Як перевірити систему зміни фаз газорозподілу

Система зміни фаз газорозподілу давно перестала бути особливістю дорогих або спортивних автомобілів. У різних виробників вона має свої назви та конструктивні відмінності, але завдання приблизно однакове: змінювати роботу газорозподільного механізму залежно від обертів і навантаження на двигун.

Коли система починає працювати неправильно, симптоми не завжди очевидні. Може погіршитися тяга, з’явитися нестабільний холостий хід або збільшитися витрата пального. Іноді водій взагалі нічого особливого не помічає до появи Check Engine.

З чого почати перевірку

Якщо блок керування бачить, що розподільний вал знаходиться не там, де очікується, у пам’яті можуть з’явитися помилки, пов’язані з положенням валів або роботою системи зміни фаз. Але міняти фазорегулятор після першого такого коду точно не варто.

Причина може виявитися набагато простішою. Наприклад, система часто використовує тиск моторної оливи, тому її робота залежить від рівня та стану мастила. Забруднений канал або клапан керування теж здатний завадити механізму нормально змінювати положення розподільного вала.

Спочатку варто перевірити рівень оливи та згадати, коли її востаннє міняли. Якщо з цим усе нормально, можна переходити до електронної діагностики.

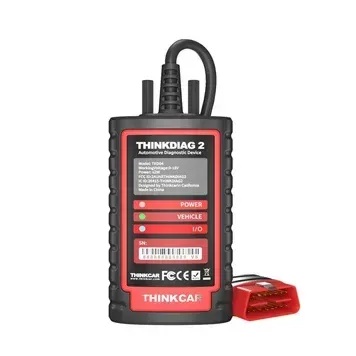

Підключивши сканер для авто, варто прочитати всі помилки двигуна, а не концентруватися лише на коді системи фаз. Помилки датчиків колінчастого або розподільного вала, наприклад, можуть суттєво змінити напрямок пошуку.

Що дивитися в поточних параметрах

На багатьох автомобілях блок керування дозволяє побачити бажане та фактичне положення розподільного вала. Саме порівняння цих значень часто виявляється кориснішим за звичайне читання кодів.

При зміні режиму роботи двигуна електроніка задає певне положення, а механізм повинен його відпрацювати. Якщо заданий кут змінюється, а фактичний помітно відстає, зависає або взагалі майже не рухається, систему вже є сенс перевіряти детальніше.

Особливо цікаво подивитися, чи повторюється відхилення після прогрівання двигуна або при підвищенні обертів. Іноді на холодному моторі все працює нормально, а після прогрівання з’являється помилка. В іншому випадку проблема виникає тільки при різкому наборі обертів.

При цьому одна дивна цифра ще нічого не доводить. Важливіше побачити поведінку параметрів протягом деякого часу та порівняти її з тим, що в цей момент вимагає блок керування.

Клапан теж може бути причиною

До самого фазорегулятора справа доходить не завжди. У багатьох конструкціях подачею оливи керує електромагнітний клапан, і несправність саме цього невеликого вузла може порушити роботу всієї системи.

Для початку перевіряють роз’єм і проводку. Якщо клапан легко знімається, його можна оглянути на забруднення, але спосіб перевірки залежить від конкретного двигателя. Подавати живлення прямо на контакти без розуміння схемы не варто.

На автомобилях, где сканер поддерживает активные тесты, бывает проще. Можно дать команду системе изменить положение фаз и одновременно смотреть, реагирует ли фактический угол. Так становится понятнее, выполняет ли механизм команду блока.

Не всегда виновата сама система фаз

Есть еще один сценарий, который важно не пропустить. Электроника может видеть неправильное взаимное положение коленчатого и распределительного валов не из-за неисправного фазорегулятора, а из-за проблем с приводом ГРМ.

Растянутая цепь, неправильная установка после ремонта или износ отдельных деталей способны давать похожие ошибки. Если вместе с ними появился посторонний шум при запуске двигателя, откладывать механическую проверку особенно не стоит.

Поэтому диагностика системы изменения фаз обычно начинается со сканера, но редко им заканчивается. По ошибкам и текущим параметрам можно понять, выполняет ли механизм команды блока, после чего уже проверять масло, клапан управления, проводку или механическую часть ГРМ. Такой порядок гораздо разумнее, чем начинать ремонт с замены самого дорогого узла.
